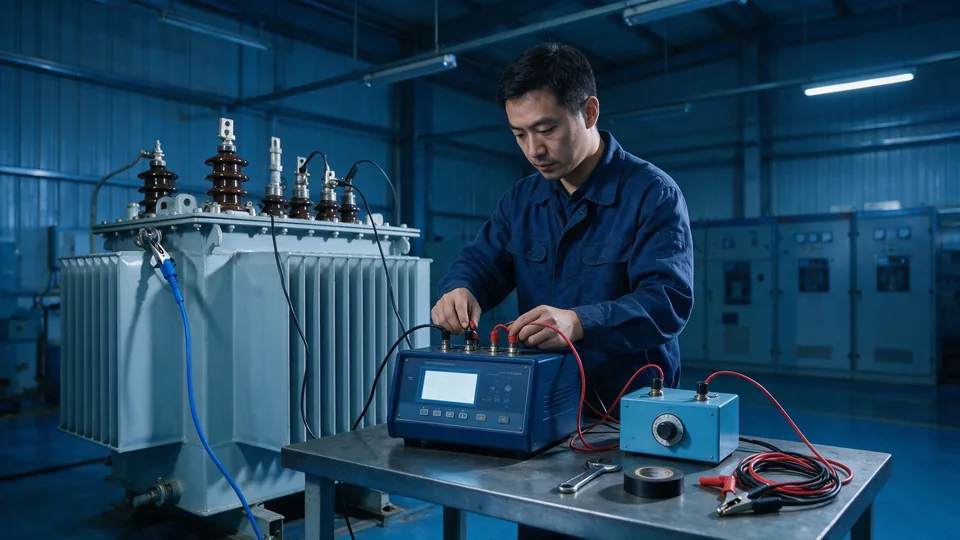

变压器直流电阻试验是判断绕组导电回路完整性的核心项目。现场测试中经常遇到三相电阻不平衡度超出规程限值的情况，试验人员最先的反应往往是绕组或分接开关出了问题，实际上相当比例的超差来自测试回路本身——测试线选型不当、夹具接触不良、仪器输出电流不足，都能把合格的变压器测出"不合格"的结果。区分仪器与接线问题还是设备本体缺陷，是试验人员的基本功。
不平衡度怎么算，限值是多少
三相不平衡度的计算公式是：（三相最大值－三相最小值）÷ 三相平均值 × 100%。这个公式看起来简单，但不同规程对限值的要求不一样，用错标准会直接导致误判。
| 变压器类型 | 不平衡度限值 | 依据 |
|---|---|---|
| 1.6MVA以上变压器 | ≤ 2% | GB/T 1094.1 及电力行业预防性试验规程 |
| 1.6MVA及以下变压器 | ≤ 4% | 同左 |
| 无中性点引出的绕组（线电阻） | ≤ 2% | 线电阻平衡度通常优于相电阻 |
| 同批次同型号互比 | ≤ 2% | 出厂试验比对基准 |
需要注意的是，有中性点引出时测的是相电阻，无中性点引出时测的是线电阻。线电阻天然比相电阻平衡度好，不能拿相电阻的4%限值去套线电阻的结果。
测试线截面不够带来的假超差
测试导线的电阻会直接叠加到测量结果中。10A电流下，2.5mm²铜线每米电阻约6.9mΩ；2米电流线就是13.8mΩ的附加电阻。对小容量变压器低压绕组（本身只有几十毫欧）来说，这点附加电阻就能把不平衡度从1%拉到3%以上。
判断方法直接：三相测试线互换位置重测，如果"偏大相"跟着某根线走，问题就在测试线。现场经验是：10A及以上电流，电流线至少用4mm²软铜线，电压线尽量短。具体的测试线选型和接线规范，可以参考直流电阻测试仪维修的技术资料。
夹具接触电阻的排查要点
四线制（开尔文）接法的核心是电流线和电压线分离，电压线专门取电位。如果电压夹接触不好，接触电阻串进电压采样回路，会让读数系统性偏高。而且因为三相夹具的接触状态不可能完全一致，最终表现就是不平衡度超标。
接触电阻导致的偏差有几个典型特征：读数不稳定，数字末位跳变幅度大；同一相重复测量时数据重现性差，每次能差几个毫欧；用手按压夹具，读数会明显变化。遇到这些情况，先处理被测端子的氧化层，再检查夹具的弹簧压力和钳口清洁度。铝排或铝套管上的氧化膜特别顽固，要用砂纸打磨到露出金属光泽再测。
分接开关接触不良的判别要点
排除接线因素后，就要看设备本体。分接开关接触不良是绕组直流电阻不平衡最常见的设备原因。判断关键是切换档位后不平衡度的变化规律：某一档或连续几档某相电阻明显偏大，切到其他档位又恢复正常，基本可以定位到分接开关对应触头。
无励磁分接开关可以来回切换几次再测，如果某档偏差缩小，多半是触头氧化或定位不到位，反复切换仍不见好就要考虑吊罩检查。
仪器电流输出不足的判断
直流电阻测试仪维修案例里，电流输出能力下降是常见故障。恒流源电路老化、继电器触点氧化、保险丝接触不良，都会导致实际输出电流达不到设定值。电流不够会造成两个问题：绕组磁化不充分导致读数偏低不稳，以及三相电流差异被放大影响平衡度。
判断仪器是否正常，最简单的办法是用标准电阻比对。三相短接后用同一组测试线分别测量，如果读数和标准值偏差超过±0.5%，或者三相差值超过0.2%，就要考虑仪器本身的问题，可送直流电阻测试仪维修做内部校准和恒流源检修。测试电流建议不低于1A，电阻越小需要的电流越大。
⚠️ 安全提示：本文为技术科普与选型参考，具体安装、检修须由持证专业人员按相关规程执行。
