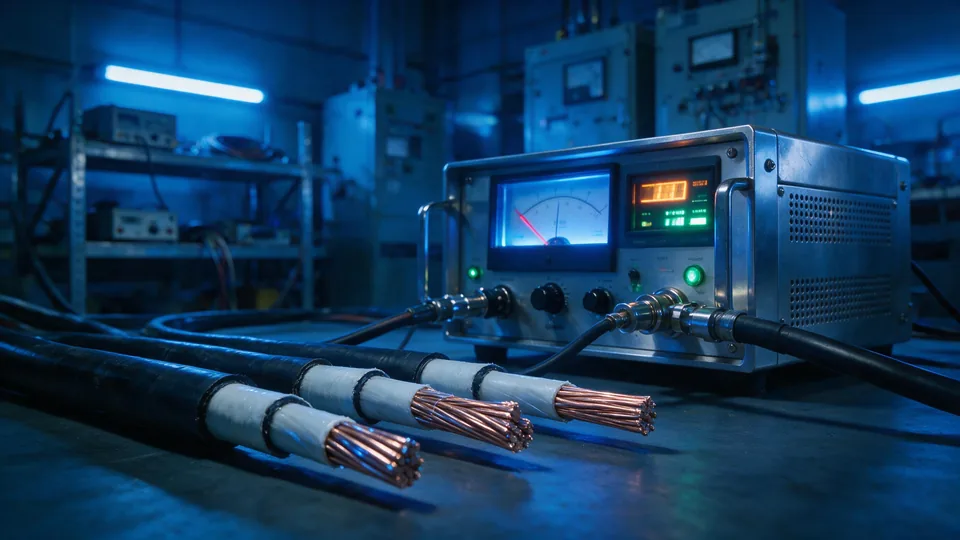

某电缆试验现场，200kV直流高压发生器正在做110kV电缆的直流耐压试验。电压升到120kV的时候，控制箱"啪"的一声跳了，过流保护灯亮。操作员按了复位重新升压，结果到118kV又跳了。两次几乎在同一个位置，现场气氛一下子紧张起来——是电缆有问题，还是仪器出了故障？
第一步：开路试验排除试品问题
先怀疑试品。把高压端从电缆上拆下来悬空做开路升压——电缆有问题的话，开路应该能稳稳升到额定电压。结果开路升到90kV又跳了，电缆排除。
再查放电棒、均压球、高压引线毛刺和周围接地体，用红外测温扫了一遍倍压筒表面，没有局部发热点，绝缘子也没有爬电痕迹。矛头指向仪器本身。
第二步：控制箱里找答案——误判还是真过流？
过流跳闸有两种可能：真过流，或者保护电路误动作。量了电流采样回路关键电阻，阻值都正常；把过流保护整定值调大一档再升压，还是在同一电压点跳。说明不是误判，确实有真实过流。
开路状态下正常泄漏电流只有几百微安到几毫安，达不到保护动作值。过流从哪来？倍压筒内部——高压整流硅堆和储能电容串联，某一级硅堆击穿或电容漏电，等效内阻下降，电流就会变大。而且这种故障电压低时不明显，升到阈值突然恶化，和"60%额定电压就跳"对得上。

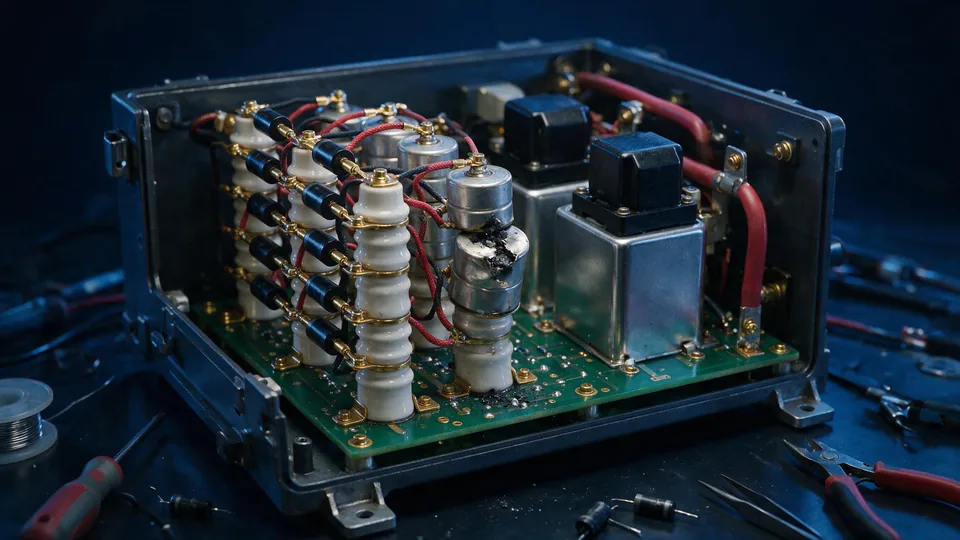

拆开倍压筒：硅堆软击穿的典型特征
不拆机也能判断：分别量每节倍压筒的正反电阻，正常硅堆正向小、反向大，正反都偏小就是击穿。第二节倍压筒正反电阻都只有几兆欧（正常应在几百兆欧以上）。拆开一看，那一级整流硅堆表面有细微裂纹，管芯发黑。
典型的软击穿——低电压下PN结还能凑合，反向漏电流略大；电压一高漏电流急剧增大，发热进一步破坏结面，恶性循环，最后整机跳闸。这种故障用万用表量正反电阻就能初步判断，正常硅堆正向几千欧、反向几百兆欧以上，正反都只有几兆欧就是击穿了。
原因可能是用完没等冷却就装箱、没充分放电，冷热交替加残余电荷加速了硅堆老化，也不排除器件本身早期缺陷。
换件修复后的三个现场提醒
换同型号高压整流硅堆，同节均压电阻一起换——击穿时的大电流可能冲击串联元件。重装后空载升到200kV，全程稳，泄漏电流不到1mA，电缆耐压试验顺利完成。
三条经验记一下：跳闸后别反复复位升压，跳两次还不行就停下来查，反复硬顶可能把软击穿顶成彻底击穿，甚至烧坏倍压筒里的电容；开路试验一分钟就能定位是试品还是仪器问题，高压端悬空还跳，直接查仪器；倍压筒存放别糊弄，用完充分放电、冷却再装箱，潮湿地区定期通电驱潮，硅堆和电容能用得久。
倍压筒内部故障建议联系正规直流高压发生器维修机构，维修后须做完整耐压和泄漏测试才能投用。
