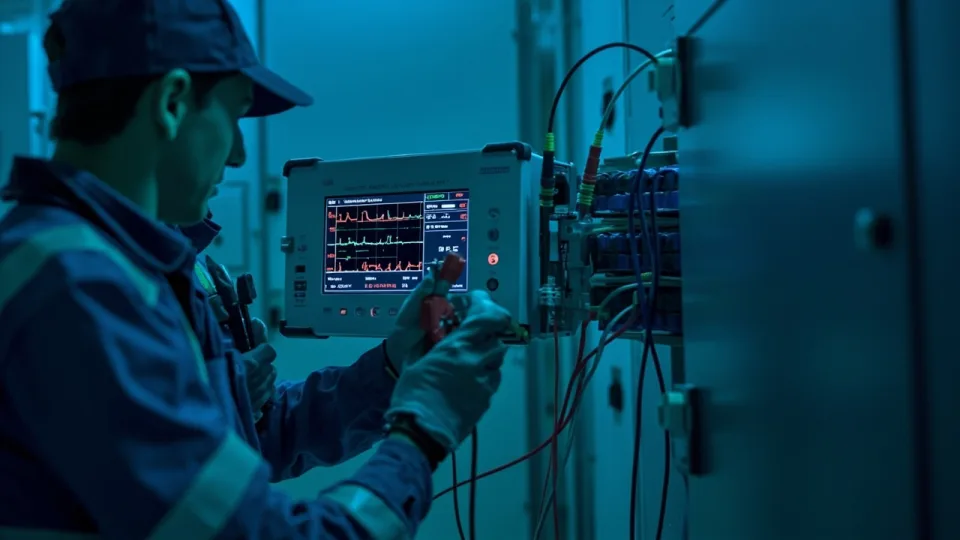

谐波测试是电能质量评估的核心环节，THD（总谐波畸变率）、单次谐波含有率和间谐波指标直接决定供电系统是否合格。现场测试中，同一母线用两台不同仪器测出的THD相差3到5个百分点的情况并不少见，其中相当一部分并非仪器故障，而是外部干扰或操作不当导致。摸清谐波数据异常的识别思路，能省掉不少不必要的电能质量分析仪维修送修周期，也能减少误判带来的整改成本。
THD、单次谐波、间谐波：三类异常各有指向
谐波数据异常主要落在三个指标上，每类指标的偏差模式对应不同的故障来源。先把异常模式归个类，排查范围能缩小一大截。
| 异常指标 | 典型表现 | 最可能的干扰来源 |
|---|---|---|
| THD整体偏高 | 各次谐波同步增大，基波电流偏小 | 电流钳饱和或量程选择不当 |
| 单次谐波数据跳变 | 奇次谐波忽大忽小，无规律波动 | 电压采样通道衰减或接触不良 |
| 间谐波含量异常高 | 非整数次谐波占比超过5% | ADC采样时钟漂移或外部电磁干扰 |
实际现场中，多种干扰可能同时存在。判断优先级应从最容易排查的外部因素入手，逐步深入到仪器内部硬件问题。
四大干扰源：从电流钳饱和到ADC漂移
电流钳饱和是现场最常见的谐波失真来源。当被测电流超过电流钳额定量程的120%时，铁芯进入非线性区，钳形互感器本身会产生额外的高次谐波。以500A量程钳为例，当实际电流达到650A以上时，3次谐波注入可达2%～4%，5次谐波注入1%～2%，THD整体被抬高3～5个百分点。这类异常的特征是谐波次数越高，被放大的幅度相对越大，且三相表现一致。换用更大量程的钳头或调整钳口开合位置，数据会出现明显变化。
电压采样通道衰减，拉低的是单次谐波的幅值精度。电压输入回路中的分压电阻老化或接线端子氧化，会导致高频分量衰减比基波更严重。表现为基波电压偏差在1%以内，但11次以上谐波含有率偏低20%～40%，THD读数反而低于真实值。这种衰减型异常容易被忽视，因为测试人员通常只关注THD是否超标，不会留意高次谐波被压低的情况。用标准电压源做单点比对可以快速识别。
接线极性一错，三相谐波计算就会出现系统性偏差。当某一相电压或电流线接反时，该相的相位角偏移180度，在三相合成计算中正负谐波的代数叠加关系被打乱。典型表现是3次谐波三相不平衡度超过30%，而正常系统通常在10%以内。极性错误属于操作问题，不需要仪器维修，但反复出现同类错误时应检查测试线标识是否磨损。
仪器自身ADC漂移，是最需要维修介入的一类情况。模数转换器的参考电压或采样时钟发生偏移时，谐波频谱会出现间谐波成分增大、基线噪声抬高的现象。正常仪器的背景噪声在50Hz整次谐波点上应低于0.1%，间谐波区域低于0.05%。当ADC漂移时，全频段噪声基底可能抬高到0.3%～0.5%，且在无信号输入时仍能读出明显的伪谐波。这种情况，常规的现场校准已经恢复不了，得做电能质量分析仪维修，更换采样板或重新校准ADC基准。
三步排查法：区分外部干扰与硬件故障
发现谐波数据异常时，按以下顺序逐层排除，可以分清是外部干扰还是仪器本身故障。
第一步，量程核查。确认电流钳量程与被测电流的匹配度，保证工作电流在量程的20%～100%区间内。低于20%时信噪比不足，高于100%时有饱和风险。第二步，接线检查。核对电压相序和电流钳箭头方向，确认三相极性一致。第三步，同点比对。用一台已知正常的仪器在同一测试点并联测量，对比关键指标的偏差。
走完以上三步，若两台仪器的THD偏差仍超过2个百分点，或单次谐波含有率偏差超过15%，基本可以判定被测仪器存在硬件问题。电能质量分析仪谐波不准常见问题里列出了更多细分异常的处理流程，可供测试人员参考。
⚠️ 安全提示：本文为技术科普与选型参考，具体安装、检修须由持证专业人员按相关规程执行。
