SF6气体纯度检测仪传感器漂移判定与校准方法

SF6气体纯度检测仪用来监测断路器、GIS等设备里六氟化硫气体的纯度，是判断设备绝缘状态、评估要不要补气的核心依据。仪器用久了，传感器性能会慢慢变化，也就是常说的传感器漂移。发现不及时、校准不到位，读数偏差会误导对设备内部绝缘状态的判断。定期做SF6检测仪校准，检测数据才靠得住。

热导式和红外式，漂移模式不一样

电力行业用的SF6纯度检测仪主要靠两种传感技术：热导式（TCD）和非色散红外式（NDIR）。两者漂移的路子、走的速度差别挺大。

TCD传感器靠测混合气体的热传导系数推算成分，热丝长期泡在气体里会因为表面氧化、污染物沉积导致热传导特性变化，主要表现为零点基准偏移。NDIR传感器则依赖红外光源和探测器的光强变化，光源衰减、窗口片污染是主要漂移原因，表现为灵敏度下降——量程高端偏差比低端更明显。

漂移到什么程度该校准

判断传感器有没有漂移，得把零点稳定性和示值误差合起来看。

零点是传感器的基准点。给仪器通高纯氮气（纯度≥99.999%）或者清洁空气，等读数稳定了看显示值。TCD仪器零点漂移超过±0.3%（体积分数），就该做零点校准；NDIR仪器超过±0.15%就得校准。零点检查得在仪器充分预热后做，预热不够会导致读数慢悠悠往上爬，容易被当成零点漂移。

示值误差反映的是仪器测标准气体时读数跟真实值差多少。用经过标定的SF6标准气体通入仪器，把稳定读数跟标准值对比。示值误差超过±0.5%，说明仪器已经超出一般现场检测的允许误差范围，得做量程校准。示值误差接近或者超过±1%，仪器就不适合精密检测了，应该停用送检。

重复性也是观察传感器状态的一个参考。相同条件下连续测同一标准气体6次，如果相对标准偏差超过0.2%，说明传感器状态不稳，可能快到寿命末期了。

零点校准和量程校准，各管一段

SF6检测仪校准一般分零点校准和量程校准两步，不同传感器校准的侧重点不一样。

零点校准用来消除传感器的基线偏移。操作时给仪器通零点气（高纯氮气或干燥清洁空气），等读数稳定后执行零点校正命令。TCD类仪器建议每次用之前或者连续用4小时后做一次现场零点校准，因为热导传感器对温度和流速变化比较敏感。NDIR类仪器零点相对稳，一般只在定期校准或者换传感器后做零点校正。

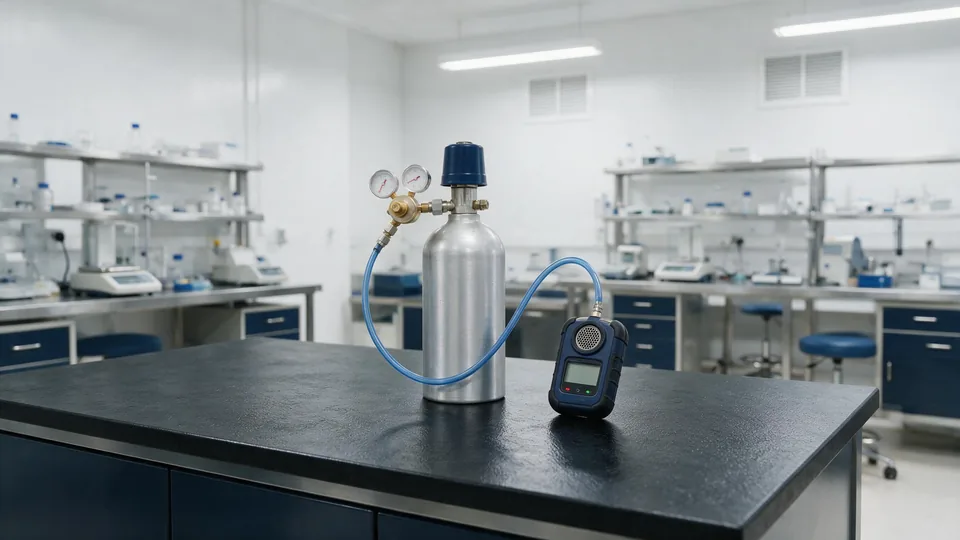

量程校准用来修正传感器的灵敏度变化，得用已知浓度的标准SF6气体。把标准气体按规定流量通入仪器，等读数稳定后输入标称浓度值，仪器自动计算并更新增益系数。量程校准至少得覆盖一个常用浓度点，要求高精度的建议用两点或三点校准。电力设备中SF6气体纯度通常在95%～99.8%区间，校准点要覆盖这个范围。

量程校准对操作条件要求不低，气体流量、压力、温度都会影响结果。现场条件达不到的，建议送专业机构做实验室校准。SF6检测仪维修服务一般包含完整的校准流程和数据记录。

现场校准不能替代周期检定

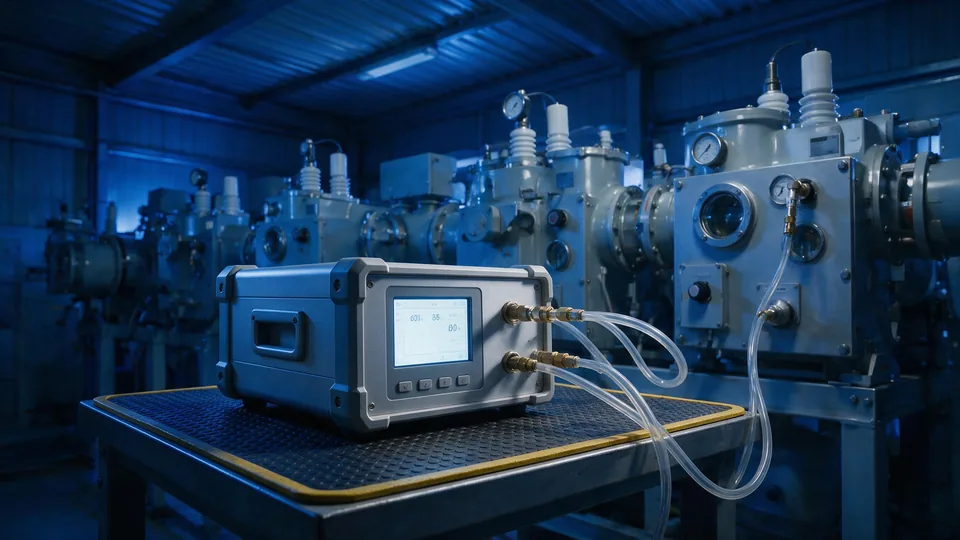

现场校准和实验室校准各有各的适用场景。现场校准操作简单、成本低，但精度有限，适合日常核查和快速调整。实验室校准设备齐全、环境可控，精度更高，但得送样、周期长，用来做年度检定和维修后验证。现场校准顶不了周期检定，也不能当计量溯源依据。

SF6纯度仪读数不准常见问题里列了更多现场干扰因素和排查方法，可以配合校准操作用。

校准周期要根据使用频率和环境条件来定。常规变电站巡检用，建议每12个月做一次实验室校准，每3～6个月做一次现场零点核查。经常在高湿、多尘或有腐蚀性气体环境里用的仪器，校准周期得缩到6个月。换传感器或关键部件后、经历剧烈震动后、停用超过6个月重新启用前，都得立刻校准。
