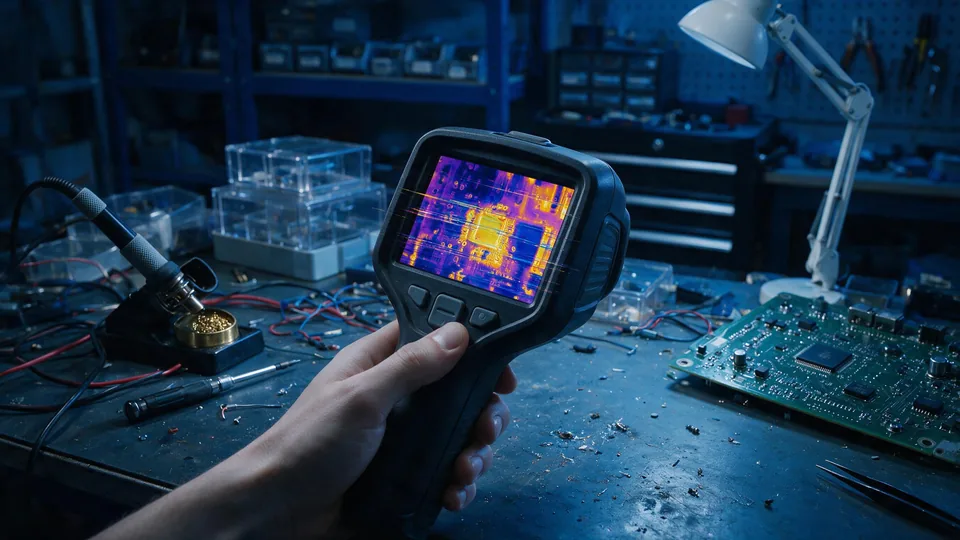

梅雨季一到，一台用了三年的手持红外热像仪在巡检中频繁花屏：屏幕下半截出横向彩色条纹，时好时坏，拍一拍外壳有时还能恢复正常。现场一开始以为是主板或显示屏坏了，前后换了两次主板，问题还是没解决。仪器送到维修台拆开一看，真正的故障点不在主板，而在连接显示屏和主板的柔性排线（FPC）插座上——金手指表面已经氧化发黑，触点接触电阻变大，潮湿环境下更严重。
花屏的三个关键特征
这台热像仪的花屏有几个特点：条纹只出现在屏幕下半部，上半部图像正常；开机后10到20分钟才慢慢出现；环境湿度越高，出现得越频繁。从这些特征判断，不太像是整块显示屏坏了——真要是液晶屏驱动IC或者面板本身的问题，通常是整屏异常或者固定区域坏线，不会受温度湿度这么大影响。
现场人员最初怀疑主板GPU或者显示输出电路虚焊，这种判断不是没道理：BGA封装芯片冷热循环多了确实容易焊球开裂。但两次换主板后故障照样出现，基本就把主板因素排除了。
显微镜下的氧化斑点
仪器上了维修台，第一步先复现故障。把热像仪放进恒温恒湿箱，温度调35℃、相对湿度85%，开机约15分钟后条纹出来了，跟用户描述的一模一样。

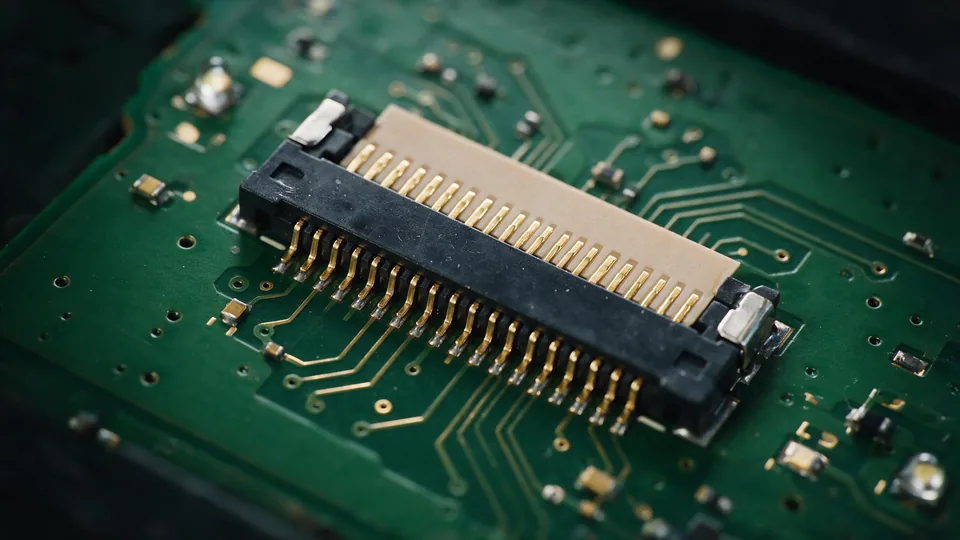

拆开机壳，露出主板和显示屏之间的FPC排线连接座。放在显微镜下观察排线插座，40针连接器里有3个针脚对应的金手指表面有暗色氧化斑点。用万用表量这3路信号在故障状态下的通断，阻值在几十欧姆到几千欧姆之间跳来跳去，正常接触电阻应该接近零。这才找到问题：排线接触不良。
花屏只出现在屏幕下半部，刚好对应这3路信号里的行驱动数据通道，跟故障现象完全对得上。
金手指为什么会氧化
这台仪器常年在南方某工业园区跑，夏天高温高湿，户外和半户外巡检是家常便饭。FPC排线的金手指虽然做了镀金处理，但镀层厚度有限（通常0.05到0.1微米），长期在高湿环境里频繁翻转机壳（这个型号屏幕可以翻转拍摄），镀层磨掉后底层铜箔露出来，碰到潮湿空气就氧化，形成高阻接触层。
还有一个加速因素：仪器曾经在雨里短时间用过，虽然外观看不出进水痕迹，但潮气很可能已经通过机壳接缝渗进了排线区域。
清洗、润滑、不换件
维修分三步走：先用电子接触清洗剂喷洗排线插座和金手指，把氧化层去掉；再用橡皮擦轻轻擦金手指表面到发亮；最后在连接器接口处涂一层薄薄的导电润滑脂（DGK-SE型），隔潮气还能降低插拔磨损。排线本身没断，不用换。

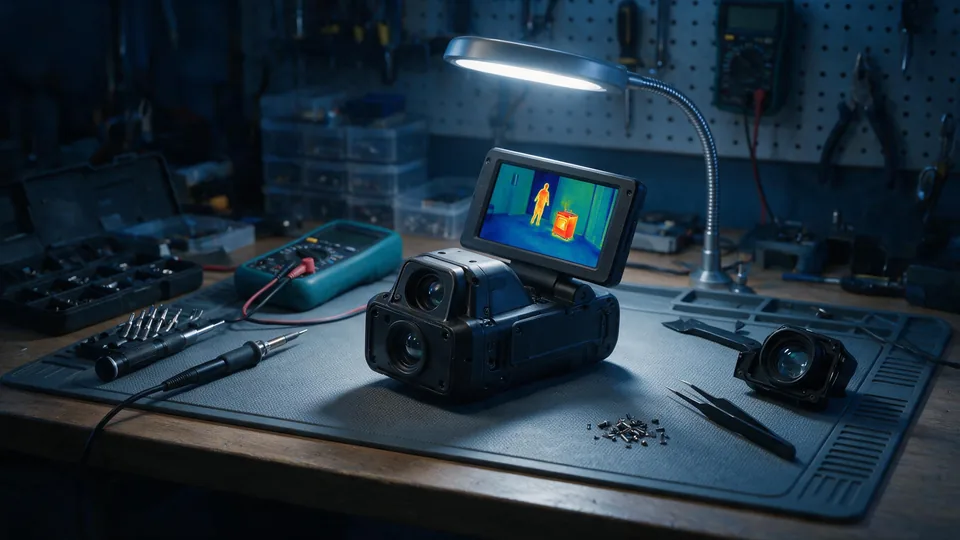

处理完再放进恒温恒湿箱测试，连续跑4小时没再花屏。交付后跟踪了三个月，用户说雨天巡检也没复发过。
屏幕异常先查排线
手持热像仪屏幕出问题，别上来就换主板。花屏条纹呈区域分布、跟温湿度有关系、拍击外壳有反应——这三个特征同时出现，优先查FPC排线和连接器接触问题。
平时用的时候，翻转屏幕动作轻一点，别让排线反复硬折；雨季用完及时把仪器放进干燥箱除湿；淋过雨的话，建议在干燥环境放24小时再充电用。这些小习惯能明显降低排线氧化类故障的概率。自己判断不了的显示异常，可以参考是否提供上门维修服务或者联系红外热成像仪维修工程师做专业检测。
