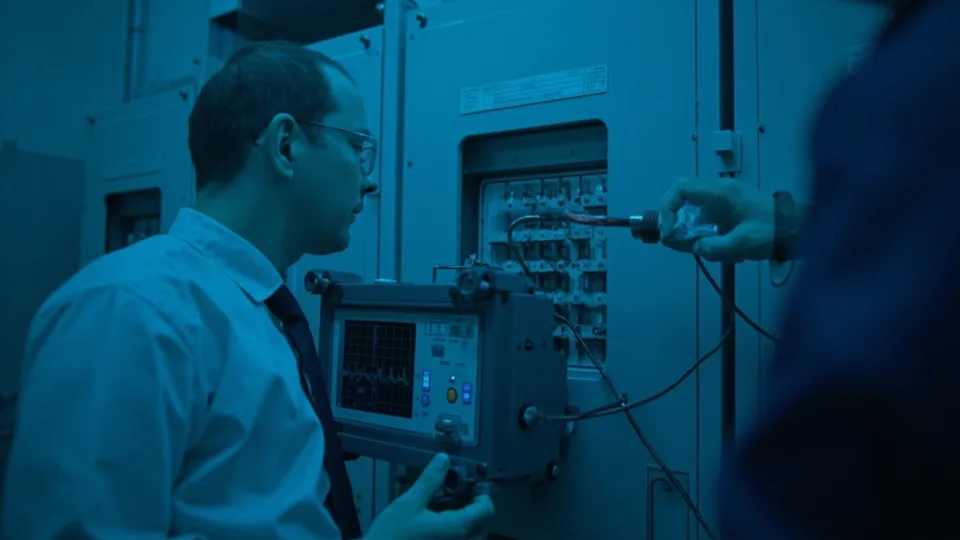

初秋的一个上午，某变电站110kV断路器例行机械特性试验现场。试验人员连接好测试仪，按规程做合闸时间测试。这台仪器刚做完机械特性测试仪维修校准不到三个月，第一次读数58.2毫秒，第二次89.6毫秒，第三次67.1毫秒。三次操作、同一台断路器，合闸时间差值超过30毫秒，分闸不同期性也超出规程允许范围。现场所有人都愣住了——这台断路器去年刚做完大修，数据一直很稳。
先查传感器和接线：最常出问题的环节
数据波动这么大，第一个怀疑对象永远是传感器。行程传感器是用磁性表座吸附在断路器机构箱侧壁上的，如果安装面有灰尘或者表座磁力不够，测试过程中传感器可能移位。
现场人员把传感器拆下来，擦干净安装面，重新固定在光洁的平面上，又用手晃了晃确认牢固。合闸触发线也重新插拔了一次，触头的鳄鱼夹弹簧确实有些松，顺手换了一副新的测试线。
再测，数据还是飘。第一次62毫秒，第二次78毫秒，第三次55毫秒。波动幅度虽然小了一点，但远没到可接受的范围。传感器安装问题基本排除。
轮到采样通道了？两台仪器交叉验证
再往下猜，就是测试仪本身的采样通道出了问题。这类仪器的时间测量精度通常在0.1毫秒级别，如果A/D采样电路有漂移或者时钟基准不稳，读数就可能乱跳。
现场刚好带了另一台同型号测试仪，换上去测了一组——数据照样飘。两台仪器同时出同样故障的概率极低，这说明问题不在测试仪本身。但为了保险起见，还是把两台仪器的通道都做了自检，用标准信号发生器输入方波，两台的测量误差都在±0.2毫秒以内，完全合格。
仪器没问题，传感器安装也没问题，那难道是断路器真的有机械缺陷？
机构卡涩？拆之前先看看支架稳不稳
要是断路器操动机构本身有卡涩或弹簧疲劳，每次动作速度确实可能不一样。现场联系了检修班组，准备对机构进行拆解检查。
但拆之前，我多问了一句：行程传感器的支架是怎么固定的？试验人员指给我看——传感器装在一个L形的金属支架上，支架用两颗螺丝固定在机构箱内壁。我伸手拨了一下支架，支架居然能动。
不是轻微晃动，是整个支架跟着断路器分合闸的冲击力在移位。两颗固定螺丝中有一颗已经松了，另一颗也只是勉强吃住螺纹。断路器合闸瞬间冲击力很大，支架跟着震，传感器测的是动触头相对于支架的位移——支架自己都在动，测出来的时间和行程数据当然不准。
根子找到了：一颗松掉的支架螺丝
找到原因后反而简单了。用扳手把两颗螺丝拧紧，又在螺纹处点了一点螺纹胶防松。重新测试，连续五次合闸时间分别是61.2、61.0、61.4、61.1、61.3毫秒，偏差在0.4毫秒以内，完全正常。分闸不同期性也回到了规程允许的1毫秒以内。
回头捋一捋，这个支架是上次大修时安装的，螺丝当时可能就没拧紧到位。大半年里断路器正常运行，机构没有动作，支架也看不出问题。等到做试验连续操作，冲击振动一叠加，支架就开始松动移位了。
弯路复盘：三个值得记住的教训
这次排查走了不少弯路，有几个教训值得记下来。第一，机械特性测试数据异常时，不要上来就怀疑断路器本体有问题，传感器和安装支架的可靠性要先排除。第二，传感器安装牢固不只是看传感器本身，还要看整个支撑链路——表座、支架、安装面，任何一环松动都会导致数据失真。第三，同一批次的测试如果数据波动大，换一台仪器交叉验证是最快的排除法，能避免很多无效排查。
日常送检和保养中，建议把配套传感器、支架、测试线也一并检查。很多所谓的"仪器故障"，最后查出来都是附件的问题。如果遇到自己无法定位的测量异常，可以参考是否提供上门维修服务或联系机械特性测试仪维修工程师协助排查。类似思路也可以参考继电保护测试仪输出漂移排查一文。
⚠️ 安全提示：高压开关试验须由持证专业人员按DL/T 596规程执行，试验前确保设备可靠断电、接地。
